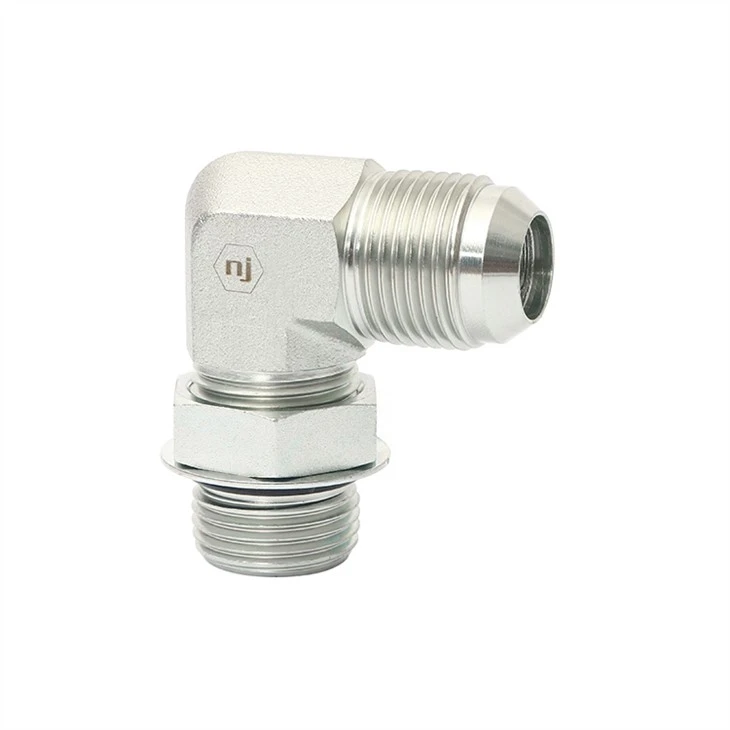

Hydraulický adaptér JIC na koleno s O-krúžkom 90 stupňov
Závit 1 Typ: Samec JIC
Zhoda: SAE 070220
Závit 2 Typ: Vonkajší O-krúžok
Hydraulický adaptér JIC na koleno s O-krúžkom 90 stupňov
Číslo dielu:
6801
Vlastnosti:
Závit 1 Typ: Samec JIC
Zhoda: SAE 070220
Závit 2 Typ: Vonkajší O-krúžok
Produkt ID | TRUBICA O.D. | B1 SAE 37 | B2 SAE ORB | B1 CVIČENIE | B2 CVIČENIE | M LGTH | M7 LGTH | C HEX | Y BYTY |
6801-04-04- NWO-FG | 1/4 | 7/16-20 | 7/16-20 | 0.172 | 0.172 | 0.89 | 1.03 | 0.563 | 0.438 |
6801-04-06- NWO-FG | 1/4 | 7/16-20 | 9/16-18 | 0.172 | 0.297 | 1.05 | 1.22 | 0.688 | 0.562 |
6801-06-06- NWO-FG | 3/8 | 9/16-18 | 9/16-18 | 0.297 | 0.297 | 1.06 | 1.25 | 0.688 | 0.562 |
6801-06-08- NWO-FG | 3/8 | 9/16-18 | 3/4-16 | 0.297 | 0.391 | 1.14 | 1.45 | 0.875 | 0.750 |
6801-08-06- NWO-FG | 1/2 | 3/4-16 | 9/16-18 | 0.391 | 0.297 | 1.25 | 1.32 | 0.688 | 0.750 |
6801-08-08- NWO-FG | 1/2 | 3/4-16 | 3/4-16 | 0.391 | 0.391 | 1.25 | 1.45 | 0.875 | 0.750 |
6801-08-10- NWO-FG | 1/2 | 3/4-16 | 7/8-14 | 0.391 | 0.484 | 1.33 | 1.7 | 1.000 | 0.875 |
6801-10-08- NWO-FG | 5/8 | 7/8-14 | 3/4-16 | 0.484 | 0.391 | 1.45 | 1.54 | 0.875 | 0.875 |
6801-10-10- NWO-FG | 5/8 | 7/8-14 | 7/8-14 | 0.484 | 0.484 | 1.45 | 1.7 | 1.000 | 0.875 |
6801-10-12- NWO-FG | 5/8 | 7/8-14 | 1-1/16-12 | 0.484 | 0.609 | 1.54 | 1.94 | 1.250 | 1.062 |
6801-12-10- NWO-FG | 3/4 | 1-1/16-12 | 7/8-14 | 0.609 | 0.484 | 1.66 | 1.78 | 1.000 | 1.062 |
6801-12-12- NWO-FG | 3/4 | 1-1/16-12 | 1-1/16-12 | 0.609 | 0.609 | 1.66 | 1.94 | 1.250 | 1.062 |
6801-16-12- NWO-FG | 1 | 1-5/16-12 | 1-1/16-12 | 0.844 | 0.609 | 1.81 | 2.05 | 1.250 | 1.312 |
6801-16-16- NWO-FG | 1 | 1-5/16-12 | 1-5/16-12 | 0.844 | 0.844 | 1.81 | 2.05 | 1.500 | 1.312 |
37-stupňový JIC SAE Flare Samec x SAE O-krúžok Boss ORB Samec 90-stupňový kolenný adaptér. Armatúry s O-krúžkami ponúkajú výhody oproti armatúram typu kov na kov. Nedostatočné alebo nadmerné utiahnutie akejkoľvek armatúry môže spôsobiť netesnosť, ale celokovové armatúry sú náchylnejšie na netesnosť, pretože musia byť utiahnuté na vyšší a užší rozsah krútiaceho momentu. To uľahčuje odizolovanie závitov alebo prasknutie alebo deformáciu komponentov kovania, čo bráni správnemu utesneniu.
